基礎安裝要求

通用安裝要求

安裝時機：即將調試時

底座安裝：①連接可靠（壓接 / 焊接）；②導線余量≥150mm；③穿線孔封堵

探測器報警確認燈：朝向人員觀察主入口

設備安裝

手報

安裝牢固不傾斜；導線余量≥150mm，有明顯標識

模塊

嚴禁裝在配電柜內；導線余量≥150mm、有 標識；終端部件近連接件；隱蔽安裝處設檢修孔（100mm×100mm）及標識

火災聲警報器

聲壓級高于背景噪聲 15dB 且≥60dB；距地面＞2.2m

火災光警報器

裝在樓梯口 / 電梯前室 / 內拐角；不宜與疏散指示同面墻，同墻時距不應＜1m

應急廣播揚聲器

聲壓級＞60dB；背景噪聲＞60dB時高于背景 15dB

消防電話

獨立網絡；插孔不裝在消火栓箱內；總機能呼叫任一 / 至少兩部分機

防火門監控部件

連接線長≤3m；門磁開關不破壞門扇與門框密閉性

線型感溫裝置

敏感部件固定間距≤2m；分布式光纖穿越區域兩側/始端/ 末端余量≥8m

彎曲半徑：纜式＞0.2m；分布式光纖＞50mm；光柵光纖＞0.3m

系統布線

布線規范

導線管內/槽內無接頭；接線盒內焊接/壓接/ 端子連接

可彎曲金屬管保護時引線長≤2m

金屬管入盒：外側鎖母、內側護口；吊頂內套鎖母

線槽支點：始終分支/轉彎處、直線段≤3m

接線盒設置：無彎曲＞30m；彎曲時＞20m（1 彎）/＞10m（2 彎）/＞8m（3 彎）

設備調試

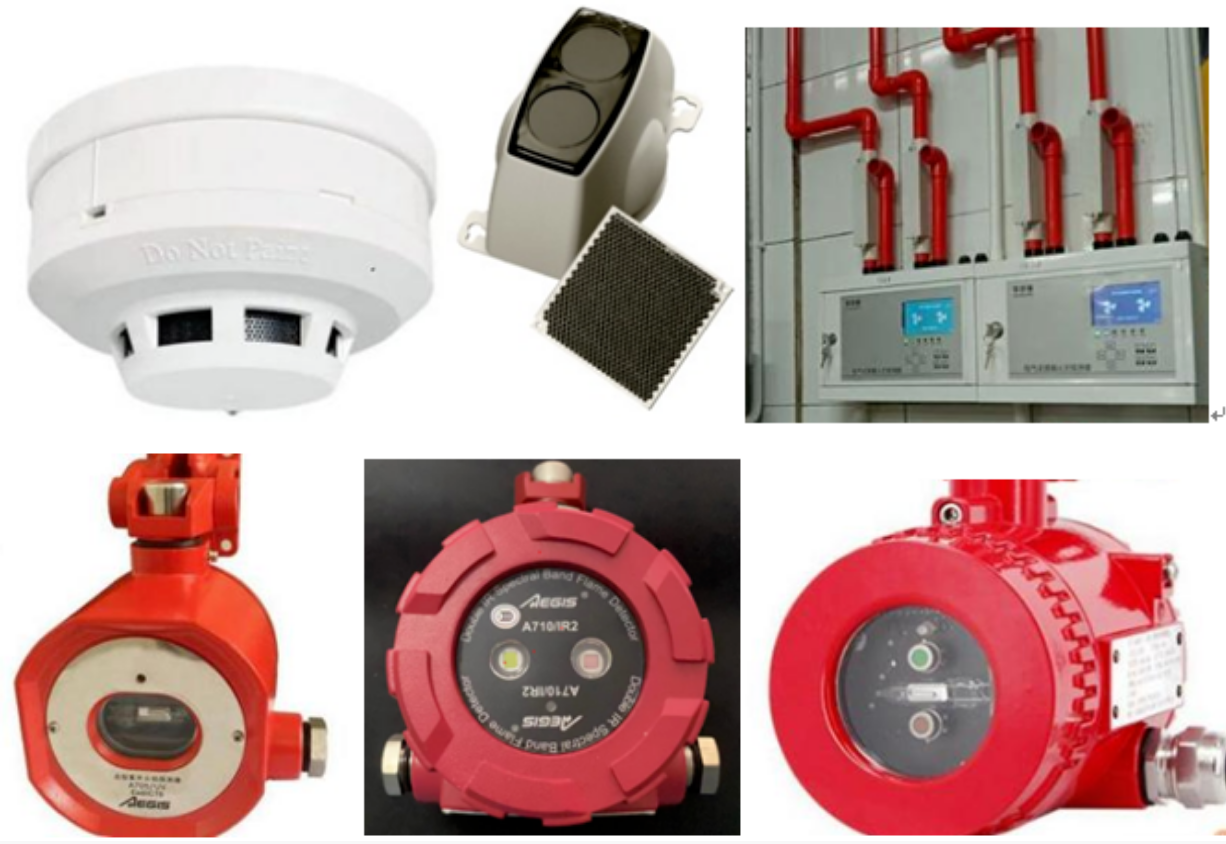

點型火焰/圖像型探測器

監視區域最不利處用專用檢測儀/模擬火災測試

可燃氣體探測器

施加報警設定值的標準樣氣，30s內報警

剩余電流探測器

施加報警設定值的剩余電流，30s內報警

故障電弧探測器

1s內產生半周期故障電弧數：≤9個不報警；≥14個30s 內報警

測溫式探測器

加熱至報警溫度，40s內報警

管路采樣探測器

采樣管末端加試驗煙，120s 內報警

線型光束探測器

減光片遮擋：

0.9dB：不報警

1~10dB：報警

11.5dB：報警 / 報故障
